圓網造紙機上網籠的作用與分類

圓網造紙機上網籠的作用與分類：

網籠是圓網造紙機中紙幅在其上成形的主要部件。要求它濾水均勻，轉動時不在網槽中產生過大的攪動。網籠應具有足夠的剛度和準確的幾何尺寸，應該水平安裝。

圓網籠按結構分為：普通、片式、抽氣、真空網籠；按材質分為：普通、全銅、不銹鋼網籠。

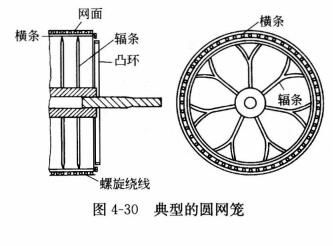

圖4-30是一種典型的網籠結構的示意圖。

在鑄鐵轉軸上裝有稱為輻條的黃銅支撐筋裝置，輻條間距為100-150mm。輻條支撐著中心輪圈，其周邊刻有槽溝，槽溝內裝置長度和網籠長相同的橫條。橫條直徑約1cm，中心距約4cm，與中心軸平行。橫條用鋼或黃銅制成，其斷面可以是圓形或長方形。最外兩側的輪圈上鑄有凸出的輪環，用以和網槽相應的部位形成密封，使網籠的內外隔離。在橫條上按螺旋線銑出鋸齒形小槽，以一根連續的直徑為3mm左右的金屬線螺旋形地纏繞在圓網籠上，便形成籠狀的網籠架。相鄰金屬線的間隙約1cm。最后，在銅線上先蒙上一層較粗的黃銅或不銹鋼里網，再蒙上一層造紙用的較細的面網。里網和面網都是有端的網，是用專用工具繃緊在網籠架上，用銀焊或電焊對接起來的。最后的總裝必須十分圓整，并與中心軸同心，其剛度要足以經得住伏輥的壓力而不變形。標準網籠的直徑范圍約1-1.5m，常用規格是1.2m。

網籠軸承裝置在網槽外。網籠的兩端與網槽的邊箱相通。漿料上網后，通過銅網濾入網籠的白水，從網籠兩端進入邊箱，再被白水泵抽出循環使用。

此外，有些造紙廠使用優質木材(耐浸泡、少變形者)制成的網籠骨架。也有些網籠結構取消了輻條支撐，是一個完全中空的網籠。

網籠的里網一般用8-16目，主要是用來分散伏輥的壓力，保持面網平整。面網比較致密，用來過濾纖維形成紙幅，一般為40-100目。網目的選用主要決定于所生產紙張的品種，生產一般文化用紙最常用的網目是65目。

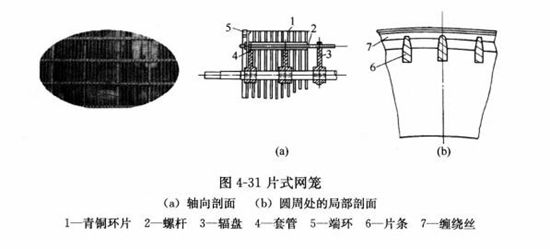

圖4-31所示是片式網籠的一種結構形式。片式網籠即是將普通網籠的外圓盤繞φ3mm截面銅線改為矩形截面不銹鋼板。其主要特點是：增加濾水面積和速度、提高產量；改善成紙質量，包括勻度、定量、縱橫拉力比，降低銅網、毛毯等消耗和維修費用；加強裝備的整體性和防腐性能，強度高，剛性好，經久耐用。片式網籠已開發生產的有穿片、繞片和斜片式三種片網。
