造紙機壓榨部的組成

造紙機壓榨部的組成：

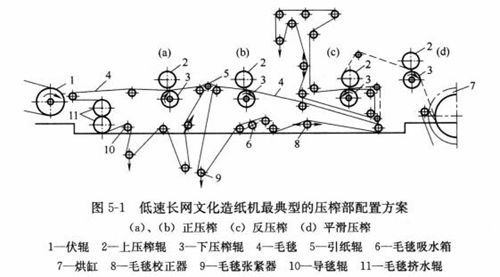

不同造紙機壓榨部的結構組成是不同的，但是其基本組成大致相似。圖5-1所示的是一臺低速文化造紙機壓榨部的結構組成。

壓榨部所包含的各種裝置和部件可以分為如下的一些部分：

1、由各型壓榨輥按照不同匹配組合形成的各式壓榨；

2、壓榨的各種配件如加壓杠桿系統、刮刀、噴氣刮刀、噴水管、接水盤等；

3、毛毯的各種輔件如校正器、張緊器、舒展輥、導輥及其刮刀、洗滌調態裝置(毛毯吸水箱、毛毯擠水壓榨、噴水管)等；

4、紙幅的各種吸移、移送裝置如吸移輥、吸移箱、引紙繩、引紙噴氣等；

5、紙幅線路上的輥筒如引紙輥以及損紙的輸送裝置；

6、氣動加壓系統和液壓加壓系統；

7、機架和走臺等。

壓榨部的這些組成，有許多部件是標準件或通用件。這是由于壓榨部有幾道壓榨，有許多配件可以通用互換。各制造商多把各型壓榨輥等按幅寬、車速等參數分成系列做成標準設計，這使壓榨部分的設計制造周期大為加快。運用這些標準的部件可以在稍加布置變動或增添不多專用零部件的情況下設計出適用于不同造紙機的壓榨部。近年來，壓榨部的組成進步向標準化、模塊化的方向發展。

不同的壓榨形式，其壓榨部機架的形式也不同。不過機架也在向積木化方向發展，甚至雙輥和復式壓榨已成為積木式標準部件，可以拼配組成各種不同的壓榨部。
